在玻璃鳞片防腐海洋中玻璃鳞片的种类对涂料的

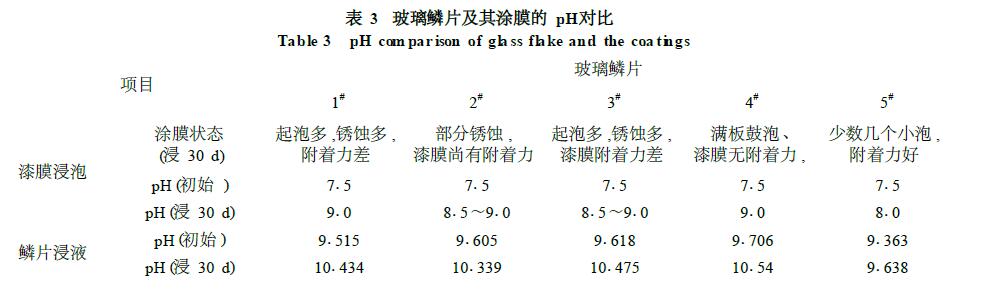

　    用5 种玻璃鳞片按同样配方制得的涂料制板， 在3%(80 ℃)盐水中浸泡30 d， 5#样板的起泡性以及附着力较1# ～4#的板好。用刮刀将漆膜起泡处划开，测起泡处漆膜下的pH，5#玻璃鳞片所制得的涂膜其pH基本无变化，而其他4种玻璃鳞片所制漆膜pH均有增加。浸泡实验考察的是涂层的耐介质性能，漆膜出现起泡脱落处一般会显示弱碱性。从实验现象可知，容易起泡的漆膜，起泡处的碱性较大。

       为搞清楚漆膜起泡处碱性差别的主要因素，将几种玻璃鳞片浸泡于3%盐水(80 ℃)中，用自动电位滴定仪测试其浸泡初始和30天的pH。浸液初始呈弱碱性，所用玻璃鳞片为中碱性玻璃制成的； 30天后， 1# ～4#的碱性增强较多，而5#玻璃鳞片略有增加。这和漆膜起泡处碱性差别的规律是一致的。玻璃鳞片浸液碱性差别一是来源玻璃性质差异，二是鳞片表面处理造成的，与生产厂家交流后，后者可能主要原因。

      上述实验发现，玻璃鳞片浸液碱性越强，制备的环氧玻璃鳞片漆膜耐盐水性越差、易被水渗透，漆膜容易鼓泡剥落，与底材的湿附着力降低而使漆膜失去保护作用。要制备耐海水性能优异的环氧玻璃鳞片涂料，玻璃鳞片质量，尤其玻璃鳞片的表面处理技术至关重要。在选择玻璃鳞片时，测定鳞片浸液的pH不失为一种简单易行的方法。
